一、產品簡介
減振彈簧是常用的彈性元件，廣泛應用于各種振動設備，具有穩定性好，嗓音低、隔振效果好、使用壽命長等優點。

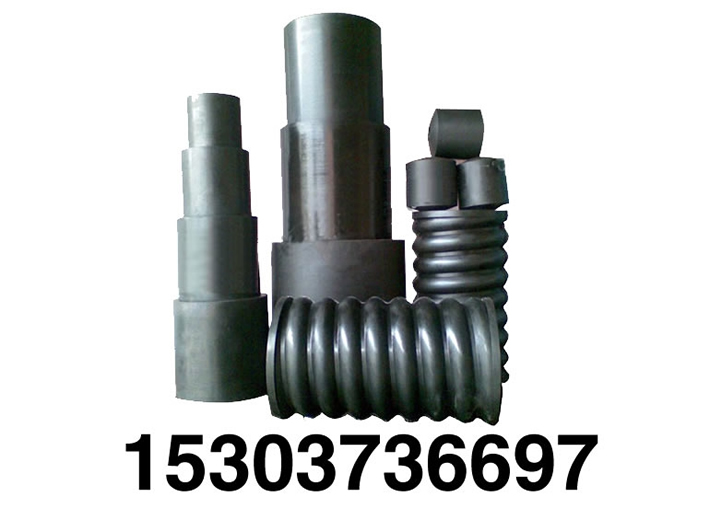

我廠生產的減振彈簧有橡膠彈簧和復合彈簧兩種。
二、性能特點和技術參數
1、橡膠彈簧
橡膠彈簧是一種高分子彈性體，具有自生熱小，回彈性好，機械性能穩定，使用壽命長等優點。
2、復合彈簧
復合彈簧是由金屬螺旋彈簧和橡膠復合為一體的彈性體，集金屬彈簧和橡膠彈簧的優點于一體，并克服兩者的缺點，開關和機械性能穩定，能承受載荷和大變形量，具有隔振降噪效果好，工作平穩，共振區時間短等優點，尤其適用于礦山、冶金、煤炭等行業的大型振動設備。
三、橡膠彈簧參數表
規格
D×H×d﹝mm﹞ |
外徑D
(mm) |
內徑d
(mm) |
自由高度H
(mm) |
工作變形量
FV(cm) |
剛度KL
(kg/cm) |
工作載荷
(Pa) |
Ф50×50×Ф18 |
50 |
18 |
50 |
0.8 |
50 |
80 |
Ф60×60×Ф20 |
60 |
20 |
60 |
0.8 |
60 |
100 |
Ф80×80×Ф25 |
80 |
25 |
80 |
0.8 |
100 |
200 |
Ф80×80×Ф30 |
80 |
30 |
80 |
0.8 |
100 |
200 |
Ф100×100×Ф25 |
100 |
25 |
100 |
1 |
140 |
500 |
Ф100×100×Ф30 |
100 |
30 |
100 |
1 |
140 |
500 |
Ф100×130×Ф30 |
100 |
30 |
130 |
1 |
150 |
550 |
Ф120×120×Ф30 |
120 |
30 |
120 |
1.2 |
220 |
600 |
Ф120×140×Ф30 |
120 |
30 |
140 |
1.2 |
230 |
650 |
Ф127×127×Ф30 |
127 |
30 |
127 |
1.2 |
230 |
640 |
Ф130×130×Ф30 |
130 |
30 |
130 |
1.3 |
240 |
680 |
Ф140×140×Ф30 |
140 |
30 |
140 |
1.4 |
300 |
700 |
Ф140×160×Ф30 |
140 |
30 |
160 |
1.4 |
350 |
680 |
Ф140×160×Ф40 |
160 |
40 |
160 |
1.4 |
350 |
680 |
Ф160×160×Ф30 |
160 |
30 |
160 |
1.6 |
350 |
750 |
Ф160×160×Ф40 |
160 |
40 |
160 |
1.6 |
350 |
750 |
Ф160×160×Ф50 |
160 |
50 |
160 |
1.6 |
350 |
750 |
Ф160×160×Ф60 |
160 |
60 |
160 |
1.6 |
350 |
750 |
Ф160×235×Ф40 |
160 |
40 |
235 |
1.6 |
400 |
800 |
Ф160×240×Ф40 |
160 |
40 |
240 |
1.6 |
400 |
800 |
Ф180×180×Ф40 |
180 |
40 |
180 |
1.8 |
400 |
800 |
Ф180×240×Ф40 |
180 |
40 |
240 |
1.8 |
400 |
1000 |
Ф200×150×Ф65 |
200 |
65 |
150 |
1.5 |
350 |
800 |
Ф200×200×Ф40 |
200 |
40 |
200 |
2 |
450 |
1000 |
Ф200×200×Ф50 |
200 |
50 |
200 |
2 |
450 |
1000 |
Ф200×300×Ф50 |
200 |
50 |
300 |
2 |
480 |
1300 |
Ф220×220×Ф40 |
220 |
40 |
220 |
2.2 |
500 |
1500 |
Ф220×220×Ф50 |
220 |
50 |
220 |
2.2 |
500 |
1500 |
Ф240×240×Ф50 |
240 |
50 |
240 |
2.4 |
550 |
1800 |
Ф250×250×Ф50 |
250 |
50 |
250 |
2.5 |
580 |
2000 |
Ф300×245×Ф80 |
300 |
80 |
245 |
1 |
480 |
2800 |
